کاربرد سازه ال اس اف و جزییات اجرایی

توضیحات آگهی

موارد کاربرد سازه ال اس اف و جزییات اجرایی

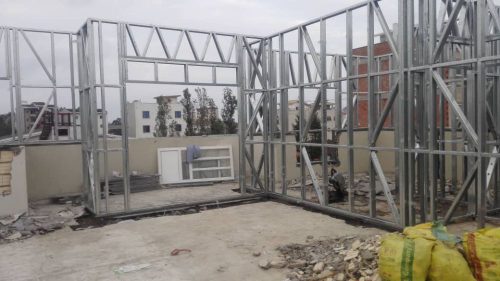

بیشترین مورد استفاده این سیستم در ساختمان های مسکونی کم ارتفاع است.اعضای این سیستم به صورت مقاطع سرد نورد شده ودر مواردی مقاطع ترکیب شده از چند عضو با اتصالات پیچی هستند .اعضای عمودی در این سیستم ستونک نام دارد و بارهای قائم را به شالوده انتقال می دهند.اعضای افقی در این سیستم لاوک ها هستند که ستونک ها بر روی انها قرار می گیرند .انتهای ستون ها در تراز سقف هم به وسیله همین اعضا به یکدیگر متصل می شوند.تیرچه بارکف را به لاوک انتقال می دهند.اعضای افقی موجب اتصال ستونک ها و رفتار یکپارچه این اعضا می شوند .تعداد و موقعیت قرار گیری اعضای افقی کاملا وابسته به طراحی ستونک هاست این اعضا افقی معمولا به هر دو طرف ستونک ها در یک تراز پیچ می شوند
برای اتصال به یکدیگر در صورتی که اتصال مستقیم کافی نباشد از نبشی اتصال بین این قطعات استفاده می شود.برای اتصال اعضا به یکدیگر از پیچ استفاده می شود این پیچ ها در اندازه ها و شکل های مختلف موجودند .برای سوراخ کردن هم می توان از مته های مخصوص استفاده کرد هر یک از این پیچ ها برای شرایط خاصی استفاده می شوند.برای اتصال قطعات سازه ای و اجرای عملیات نصب سازه فولادی سبک ابزار های مختلفی وجود دارد که می توانید سبب سهولت عملیات ساخت نصب و تکمیل قطعات شود.
همواره برای انتقال بار یک سازه به خاک نیاز به ستاره میانی است که این بار را بدون ایجاد تغییر شکل های زیاد به زمین منتقل کند .در سیستم قاب فولادی سبک به دلیل وزن کم سازه و دیوارها از شالوده های نواری و در صورت ضعیف بودن خاک از شالوده استفاده می شود.مقدار ضخامت شالوده با توجه به میزان بار موجود بر روی شالوده تعیین می شود .به دلیل سبک بودن و کاهش بارهای وارده در این سیستم سازه ای ضخامت شالوده بسیار کم است. بنابراین مقدار حداقل برای ضخامت شالوده مطابق ایین نامه در نظر گرفته می شود ضخامت شالوده باید در حال از بیرون زدگی شالوده از دیوار باشد.اتصال اجزای قاب فولادی سبک (ستونک یا لاوک)به شالوده انجام می شود.
این سیستم برای بالاتر قرار گرفتن کف تمام شده ساختمان ها و ایجاد یک فضای خالی در زیر کف استفاده می شود .افزایش ارتفاع کف ساختمان ها وایجاد یک فضای خالی درزیر ان علاوه بر ایجاد تهویه طبیعی در زیر ساختمان در مناطق مرطوب ویا سیل گیر از جمع شدن رطوبت و آب و صدمات ناشی از ان جلوگیری می کند .امکان اجرای ساده شبکه فاضلاب کاهش هزینه های ساخت پی و جلوگیری از ورود حشرات و حیوانات موذی از دیگر مزایای این سیستم است . برای اجرای شالوده سیستم قاب فولادی سبک نورد سرد با استفاده از یک سازه کف پیش ساخته ابتدا تسطیح و تراکم زمین صورت می گیرد سپس بتن مگر (بتن نظافت ) ریخته می شود .ضخامت بتن مگر اغلب بین ۵تا ۱۰ سانتیمتر است .پس از اجرای بتن مگر شبکه میلگرد شالوده بر روی آن اجرا می شود سپس سازه کف بر روی شبکه میلگرد و در محل مخصوص خود قرار می گیرد.
همزمان برش گیرهایی برای اتصال سازه کف شالوده متصل می شود .این برش گیرها نقش میلگرد های انتظار را برای اتصال سازه کف به شالوده انجام می دهند .پس از انجام عملیات فوق بتن شالوده ریخته می شود و سازه کف برای نصب و اتصال اجزای قاب فولادی سبک نورد سرد با استفاده از اتصالات پیچی آماده می باشد .نحوه تکمیل و پوشش سازه کف در این روش
