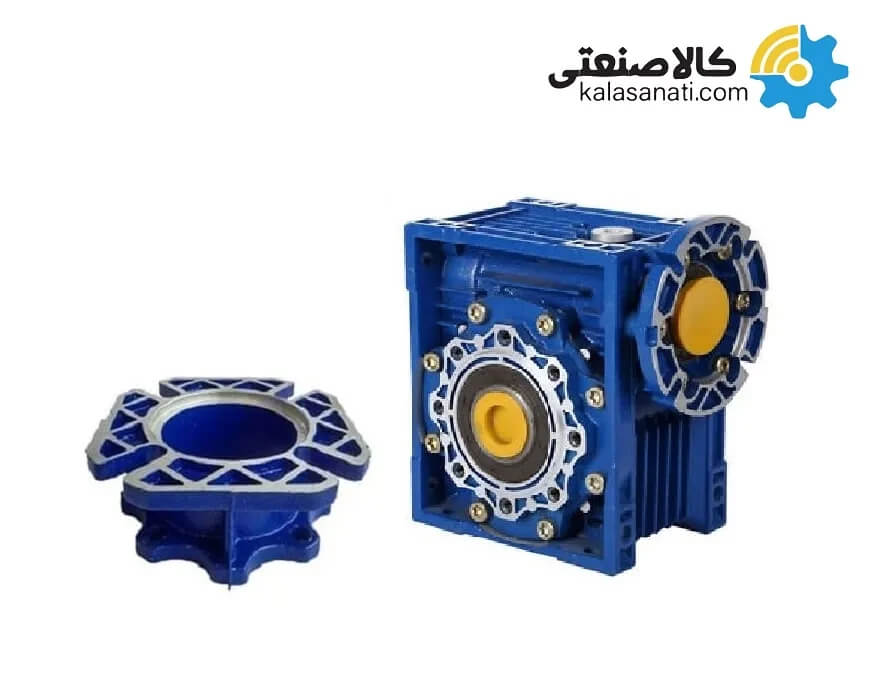

گیربکس کتابی چینی NMRV سایز 75

توضیحات آگهی

مشخصات فنی گیربکس کتابی چینی NMRV سایز ۷۵

۱) جنس بدنه: چدن
2) ورودی گیربکس: هالو شفت ۱۹ و ۲۴ و ۲۸ میلی متر
3) خروجی گیربکس: هالو شفت ۲۸ میلی متر

ابعاد در گیربکس سایز ۷۵ به صورت زیر است :

* فاصله مرکز دنده تا ماردون : ۷۵ میلی متر
* طول گیربکس با فلنچ : ۱۹۸.۵ میلی متر
* ارتفاع گیربکس : ۲۰۵ میلی متر
* عرض گیربکس : ۱۱۲ میلی متر
* قطر داخلی شافت خروجی : ۲۸ میلی متر
* قطر خارجی شافت خروجی : ۵۰ میلی متر

گیربکس NMRV سایز ۷۵ در دو نوع فلنچ بزرگ B5 فلنچ کوچک B14 تولید می شود. ابعاد فلنچ این گیربکس ها مطابق استاندارد کمیسیون بین المللی برق می باشد. بر طبق این استاندار برای هر فلنچ فریمی تعیین شده و مطابق همین استاندار هر فریم داری قطر شافت ثابتی می باشد. گیربکس NMRV سایز ۷۵ با فریم های ۹۰ و ۱۰۰ ، ۱۱۲ تولید می شود که قطر شافت ورودی این دو فریم به ترتیب ۲۴ و ۲۸ میلیمتر می باشد.

قطر فلنچ B5 طبق استاندار برابر است با :

* فریم ۹۰ : ۲۰۰ میلی متر
* فریم ۱۰۰ و ۱۱۲ : ۲۵۰ میلی متر

همچنین ابعاد فلنچ B14 برابر است با :

* فریم ۹۰ : ۱۴۰ میلی متر
* فریم ۱۰۰ و ۱۱۲: ۱۶۰ میلی متر

این ابعاد در دیتاشیت گیربکس سایز ۷۵ NMRV نیز بیان شده است که در بخش فایل های مرتبط قابل دسترسی است.
