مس فلومتر کوریولیس مدل Cubemass C 100

توضیحات آگهی

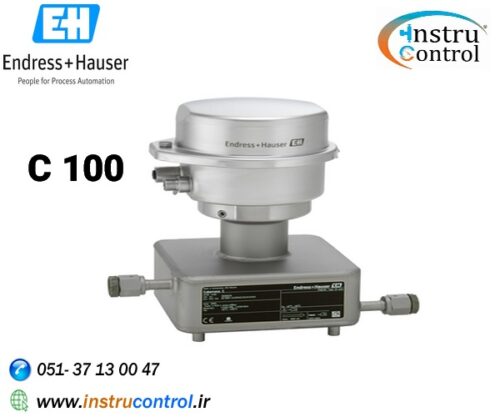

مس فلومتر کوریولیس مدل Cubemass C 100
سنسور جمع و جور برای کمترین مقدار با یک ترانسمیتر فوق العاده جمع و جور
معرفی

Cubemass C سنسور ایده آل برای اندازه گیری کمترین سرعت جریان ، دکلهای آزمایشی و رباتیک صنعتی است. نه فشار زیاد و نه شرایط جریان متناوب دقت آن را به

خطر نمی اندازند. فرستنده فوق العاده جمع و جور عملکرد کاملی را در کوچکترین رد پا ارائه می دهد و یکپارچه سازی سیستم را بدون درز امکان پذیر می کند. فناوری Heartbeat

قابلیت اطمینان اندازه گیری و راستی آزمایی سازگار را تضمین می کند.

ویژگی ها

صرفه جویی در فضا – طراحی جمع و جور تک لوله

کمتر از نقاط اندازه گیری فرآیند – اندازه گیری چند متغیره (جریان ، چگالی ، دما)

مناسب برای لغزش – حسگر سبک

فرستنده در صرفه جویی در فضا – عملکرد کامل

صرفه جویی در وقت محلی و بدون نرم افزار و سخت افزار اضافی – وب سرور یکپارچه

تأیید صحت یکپارچه – فناوری Heartbeat

اندازه گیری دقیقترین مقدار مایعات و گازها

مشخصات فنی ( مایعات ، گاز ، چگالی )

اصل اندازه گیری

کوریولیس

عنوان محصول

سنسور جمع و جور برای کمترین مقدار با یک فرستنده فوق العاده جمع و جور. اندازه گیری دقیقترین مقدار مایعات و گازها.

ویژگی های سنسور

نصب صرفه جویی در فضا – طراحی جمع و جور تک لوله. کمتر از نقاط اندازه گیری فرآیند – اندازه گیری چند متغیره (جریان ، چگالی ، دما). مناسب برای لغزش – حسگر سبک. قطر

اسمی: DN 1 تا ۶ (¹⁄₂₄ تا ¹⁄₄ “). فشار فرآیند تا ۴۰۰ بار (۵۸۰۰ psi).

ویژگی های فرستنده

فرستنده صرفه جویی در فضا – عملکرد کامل، صرفه جویی در وقت محلی و بدون نرم افزار و سخت افزار اضافی – وب سرور یکپارچه. تأیید صحت یکپارچه –

فناوری Heartbeat. محکم تر ، محفظه فرستنده فوق العاده جمع و جور. بالاترین درجه حفاظت: IP69.

دامنه قطر اسمی

DN 1 تا ۶ (از ¹⁄₂₄ تا ¹⁄₄ )

متریال استفاده شده

لوله اندازه گیری: ۱.۴۵۳۹ (۹۰۴ لیتر)

اتصال: ۱.۴۵۳۹ (904L) 1.4404 (316 / 316L)

متغیرهای اندازه گیری شده

جریان جرم ، چگالی ، دما ، جریان حجم ، جریان حجم اصلاح شده ، چگالی مرجع ، غلظت

حداکثر خطای اندازه گیری

جریان جرم (مایع): ± ۰.۱

جریان حجم (مایع): ± ۰.۱

جریان جرم (گاز): ± ۰.۵٪

تراکم (مایع): ۰.۰۰۰۵ ± g / cm3

محدوده اندازه گیری

۰ تا ۱۰۰۰ کیلوگرم در ساعت (۰ تا ۳۷ پوند در دقیقه)

حداکثر فشار فرآیند

PN 40 ، کلاس ۳۰۰ ، 10K ، ۴۰۰ بار (۵۸۰۰ psi)

دامنه دمای متوسط

–۵۰ تا +۲۰۵ درجه سانتیگراد (–۵۸ تا +۴۰۱ درجه فارنهایت)

محدوده دمای محیط

استاندارد: –۴۰ تا +۶۰ درجه سانتیگراد (–۴۰ تا +۱۴۰ درجه فارنهایت)

سفارشی: -۵۰ تا +۶۰ درجه سانتیگراد (-۵۸ تا +۱۴۰ درجه فارنهایت)

مواد محفظه سنسور

۱.۴۳۰۱ (۳۰۴) ، مقاوم در برابر خوردگی

متریال ترانسمیتر

جمع و جور: AlSi10Mg ، پوشش داده شده

جمع و جور / فوق العاده جمع و جور: ۱.۴۳۰۱ (۳۰۴)

درجه محافظت

استاندارد: محفظه IP66 / 67 ، نوع 4X

نمایش / عملکرد

صفحه نمایش ۴ خطی با نور پس زمینه موجود است (بدون عملیات محلی)

پیکربندی از طریق مرورگر وب و ابزارهای عملیاتی امکان پذیر است

خروجی ها

۴‐۲۰ میلی آمپر HART (فعال)

پالس / فرکانس / خروجی سوئیچ (منفعل)

ورودی ها

هیچ یک

ارتباطات دیجیتال

HART ، Modbus RS485 ، EtherNet / IP ، PROFIBUS DP ، PROFINET

منبع تغذیه

DC 20 تا ۳۰ ولت

تاییدیه منطقه خطرناک

ATEX ، IECEx ، cCSAus ، INMETRO ، NEPSI

ایمنی محصول

CE ، C-Tick

تأییدیه ها و گواهینامه های اندا
