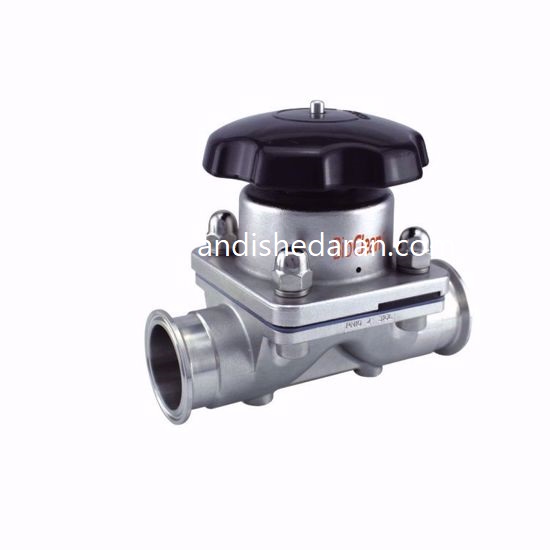

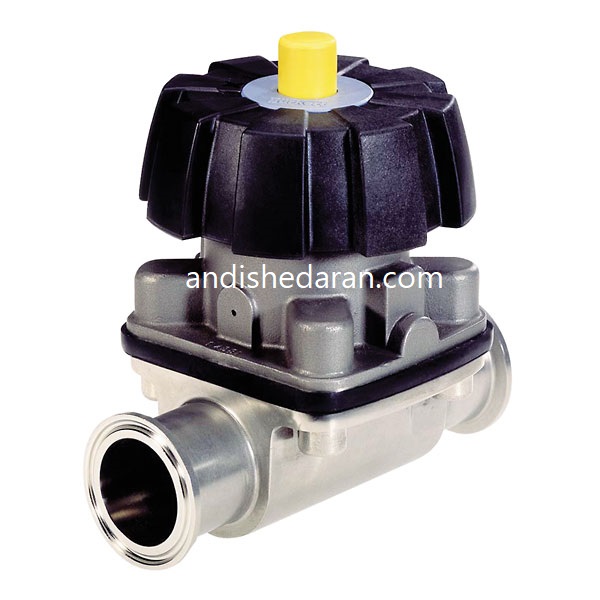

کنترل ولو یکی از تجهیزات ابزاردقیق است که برای تنظیم جریان سیالات در صنعت استفاده می شود. کنترل ولو ها به عنوان یک عنصر نهایی نقش مهمی را در حلقه کنترلی ایفا می کنند و امروزه در صنعت بسیار رایج هستند. بدنه ولو ها وابسته به شرایط سرویس، طرح لوله کشی و کاربرد دلخواه انواع مختلفی دارند که یکی از انواع پرکاربرد آن نوع دیافراگمی است. ولو های دیافراگم یا ولو های غشایی Diaphragm Valves (Membrane Valves) شامل یک بدنه، دریچه با دو یا چند پورت، یک دیافراگم الاستومری و یک “ماسک یا زین” یا نشیمنگاه (Seat) است که دیافراگم شیر را روی آن می بندد. بدنه شیر بسته به نوع کاربری مورد نظر ممکن است از پلاستیک، فلز یا مواد دیگر ساخته شود.
نحوه عملکرد دیافراگم ولو:
دیسک ارتجاعی منعطف در دیافراگم ولو به یک عضو فشاری یا اصطلاحاً کمپرسور متصل شده است. کمپرسور با استم (Stem) شیر بالا و پایین می¬رود و دیافراگم نیز به صورت هم جهت با آن ها حرکت می-کند. با پایین آمدن کمپرسور، دیافراگم به قسمت زیرین محفظه¬ی شیر فشرده شده و مسیر جریان سیال را مسدود می‌کند.
جنس دیافراگم:
دیافراگم ها می¬توانند از مواد مختلفی تولید شوند و عمر یک دیافراگم وابسته به دما، فشار و فرکانس کاری شیر می¬باشد. برخی از دیافراگم ها که از مواد الاستومری (Elastomeric Materials) ساخته می¬شوند، می¬توانند مقاومت بالایی در برابر مواد شیمیایی با دماهای بالا داشته باشند.
با این حال اگر این دیافراگم در دماهای بالا کار کنند، هنگامی که فشار جریان هم بالا رود ممکن است تخریب شوند. در نتیجه هنگامی که قرار است این شیرها در دماهای بالا استفاده شوند باید حتماً با شرکت سازنده¬ی شیر مشورت شود.
انواع دیافراگم:
دیافراگم ولو نوع زینی (Weir Type Diaphragm Valve)
دیافراگم ولو صاف (Straight Type Diaphragm Valve)
برای انتخاب یک دیافراگم ولو مناسب باید توجه داشت که در صورت پرفشار یا دوغابی بودن جریان استفاده از دیافراگم ولوها نوع صاف بهتر است که دارای افت فشار کمتر هستند و از لخته شدن و رسوب جریان جلوگیری میکنند. چنانچه جریان کم فشار باشد و تنظیم دبی جریان مسأله‌ی مهمی باشد استفاده از دیافراگم ولو نوع زینی توصیه می‌گردد. همچنین جنس دیافراگم باید با توجه به شرایط دما و فشار و همچنین میزان دفعات باز و بسته کردن شیر، انتخاب گردد.
