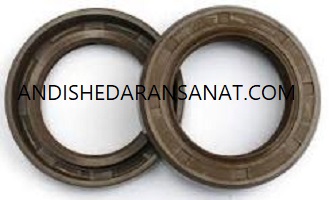

کاسه نمد-oil seal

توضیحات آگهی

کاسه نمد قطعه‌ای است که در تمامی سیستم‌های هیدرولیکی از جمله پمپ‌ها، پیستون‌ها و اتصالات مختلف مورد استفاده قرار می‌گیرد. البته در برخی منابع واژه «Oil Seal» که در فارسی به نام کاسه نمد ترجمه شده است، به سایر سیستم‌های آب‌بندی مانند اورینگ هم اطلاق می‌شود اما در فارسی به طور معمول به این نوع از آب‌بندها «اورینگ» می‌گویند. از کاسه نمد برای جلوگیری از روغن‌ریزی شفت‌ها و یاتاقان‌ها و همچنین محافظت این قطعات در برابر آلودگی و گرد و غبار استفاده می‌شود.

نحوه عملکرد کاسه نمد:
نحوه عملکرد کاسه نمد بسیار ساده است. لبه کاسه نمد بر روی بخش دوار – به طور معمول شفت – قرار می‌گیرد و جداره (قطر بیرونی) در محفظه نگهدارنده به صورت فشرده چفت می‌شود و به این ترتیب، کاسه نمد در جای خود قرار می‌گیرد. برای جلوگیری از حرارت زیاد، لبه‌های کاسه نمد باید روغن‌کاری شود.
یه عبارت بهتر، کاسه نمد از طریق عمل پمپ کردن در محل تماس لبه و سطح شفت، از نشتی جلوگیری می‌کند. جهت پمپ، نسبت مستقیمی با جهت پروفایل فشاری دارد. این پروفایل فشاری توسط طراحی هندسی لبه کنترل می‌شود که گرادیان فشاری بزرگ‌تری در بخش روغنی لبه ایجاد می‌کند. البته این گرادیان فشاری تنها یک جنبه از نحوه عملکرد کاسه نمد به شمار می‌آید.
کاربرد کاسه نمد:
به طور کلی، از این قطعه در سیستم‌های متحرک شامل حرکات دوار، «نوسانی» (Oscillating) و رفت و برگشتی بهره می‌گیرند.
حرکت دوار: جهت چرخش در این سیستم‌ها برای آب‌بندی بسیار مهم است. شفت ممکن است به صورت ساعت‌گرد، پادساعت‌گرد یا در هر دو جهت چرخش داشته باشد.
حرکت نوسانی: در این نوع حرکت، شفت در یک قوس با زاویه‌ای معین نوسان می‌کند.
حرکت رفت و برگشتی: همانطور که در تصویر هم مشاهده می‌کند، شفت به صورت رفت و برگشتی به محفظه وارد و از آن خارج می‌شود.
