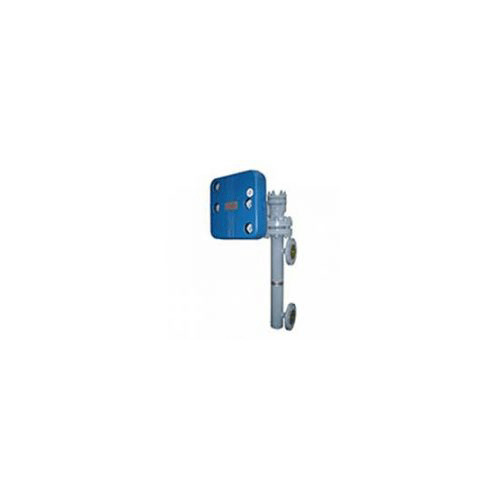

لول دیسپلیسر ماسونیلان ۱۲۸۰۰

توضیحات آگهی

خط کنترل سطح مایعات در این سری شامل کنترل کننده های پنوماتیکی ،ترانسمیترهای پنوماتیکی ،ترانسمیترهای الکترونیکی و لول سوئیچ های مکانیکی است. آنها برای اندازه گیری و کنترل سطح مایعات ،وزن مخصوص و خط اتصال مایع استفاده می شود.

کنترل کننده های سطح پنوماتیکی مایعات سری ۱۲۰۰۰ ماسونیلان بر اساس اندازه گیری متغیرهای جابجایی استوار است و اصل کنترل تعادل انحراف را به کار می گیرد. آنها سال ها تجربه طولانی مدت ماسونیلان در حل کردن مشکلات کنترل سطح مایعات را در بردارند. آنها کنترل صحیح و قابل اعتماد، به اضافه سهولت غیرمعمول تطبیق و سرویس کردن را فراهم می کنند.

در این رنجماسونیلان ، یا به اصطلاح مدل های “دور برد” یا “لوله گشتاور” کنترل کننده سطح ،متداولاً به عنوان مدل “جابجایی” طبقه بندی شده است. در حقیقت ، این تخصیص همچنین برای کنترلر های مدل توپی شناور به کار می رود، از اینرو شناور مورد استفاده برای اندازه گیری سطح ،وزن خود را در مایعی که در آن شناور است جایگزین می کند. وجه تمایزشان این است که کنترل کننده های توپی شناور مدل های جابجایی-پایدار هستند و گونه های لوله گشتاور مدل های جابجایی-متغیر هستند.

تمام دستگاه های کنترل سطح مایعات رده۱۲۰۰۰به وسیله اصل ” Archimedes” عمل می کنند؛ وقتی بدنه کمی یا کاملاً در هر مایعی غوطه ور می شود برابر با وزن مایع جابجا شده ، وزن از دست می دهد. دستگاه از یک دیسپلیسر الحاقی به یک لوله گشتاور مونتاژ شده استفاده می کند . که یک وسیله ای برای انتقال حرکت ساده و صحیح را از دیسپلیسر به مکانیزم کنترل فراهم می کند.

دیسپلیسر همیشه سنگین تر از مایع جابجا شده در غوطه وری کامل است. اگرچه دیسپلیسر در با تغییرات سطح بالا یا پایین می رود ، حرکت آن اساساً کمتر از حرکت سطح حقیقی است. اختلاف در حرکت بین دیسپلیسر و سطح مایع وابسته به سطح مقطع عرضی دیسپلیسر ، وزن مخصوص مایع و سختی لوله گشتاور است. محدوده های سطح به وسیله اختلاف سطح مقطع عرضی و طول دیسپلیسر از چند اینچ تا چندین فوت می تواند باشد.

مشخصات محصول
کاربرد : اندازه گیری و کنترل سطح مایعات

محدوده های استاندارد : ۱۴ ، ۲۴ ، ۳۲ ، ۴۸ ، ۶۰ ، ۷۲ ، ۸۴ ، ۹۶ ، ۱۲۰ اینچ

رتبه بندی های ANSI اتصال فرآیند

کلاس ۱۵۰ –>فولاد ، فولاد ضد زنگ ۳۱۶

کلاس ۳۰۰ –>فولاد ، فولاد ضد زنگ ۳۱۶

کلاس ۶۰۰ –>فولاد ، فولاد ضد زنگ ۳۱۶

کلاس ۹۰۰ –>فولاد

کلاس ۱۵۰۰–>فولاد

کلاس ۲۵۰۰–>فولاد
