روتامتر LZB پرکاربردترین فلومتر

توضیحات آگهی

روتامتر به دلیل کم هزینه بودن ، سادگی ، افت فشار کم ، برد پذیری نسبتاً گسترده و خروجی خطی ، پرکاربردترین فلومتر است. کارکرد آن ساده است: به منظور عبور از لوله ، جریان سیال شناور را بالا می برد. هرچه جریان بیشتر باشد ، شناور بالاتر می رود. در سرویس مایع ، شناور به دلیل ترکیبی از شناور بودن مایع و سر سرعت مایعات بالا می رود. با گازها ، شناوري ناچيز است و شناور بيشتر به سرعت پاسخ مي دهد.

در یک روتامتر ، لوله اندازه گیری به صورت عمودی نصب شده است ، و انتهای کوچک در پایین آن قرار دارد. مایعی که باید اندازه گیری شود در قسمت انتهایی لوله وارد می شود ، به سمت بالا در اطراف شناور عبور می کند و از قسمت بالای آن خارج می شود. هنگامی که هیچ جریان وجود ندارد ، شناور در پایین قرار دارد. با ورود مایعات ، شناور اندازه گیری شروع به افزایش می کند

شناور روتامتر
شناور متناسب با سرعت جریان سیال و سطح حلقوی بین شناور و دیواره لوله به بالا و پایین حرکت می کند. با افزایش شناور ، اندازه دهانه حلقه افزایش می یابد. با افزایش این ناحیه ، فشار دیفرانسیل در سراسر شناور کاهش می یابد. شناور به موقعیت پایدار می رسد هنگامی که نیروی رو به بالا توسط مایع در حال حرکت با وزن شناور برابر باشد. هر موقعیت شناور برای تراکم و گرانروی یک مایع خاص مطابقت دارد. به همین دلیل ، اندازه گیری روتامتر برای هر برنامه ضروری است. در صورت اندازه گیری صحیح ، می توان سرعت جریان را با تطبیق موقعیت شناور با مقیاس کالیبره شده در قسمت بیرونی روتاتور تعیین کرد. بسیاری از روتامترها برای تنظیم دستی به یک شیر داخلی ساخته شده اند.

شکل های مختلف float برای کاربردهای مختلف در دسترس است. یک طرح اولیه دارای شکافهایی بود که باعث می شد شناور برای اهداف تثبیت کننده و محور چرخش یابد. از آنجا که این شناور می چرخد ، اصطلاح روتامتر ابداع شد.

روتامترها معمولاً دارای داده های کالیبراسیون و مقیاس خواندن مستقیم برای هوا یا آب (یا هر دو) هستند. برای اندازه گیری روتامتر برای سرویس دیگر ، ابتدا باید جریان واقعی به یک جریان استاندارد تبدیل شود. برای مایعات ، این جریان استاندارد معادل آب در gpm است. برای گازها ، جریان استاندارد معادل جریان هوا در فوت مکعب در دقیقه است (scfm). جداول موجود در مقادیر استاندارد gpm معادل آب و / یا scfm هوا استاندارد توسط تولید کنندگان روتامتر تهیه شده است. تولید کنندگان همچنین اغلب قوانین اسلایدها ، اسم ها ، یا نرم افزار رایانه ای را برای اندازه روتامتر ارائه می دهند.

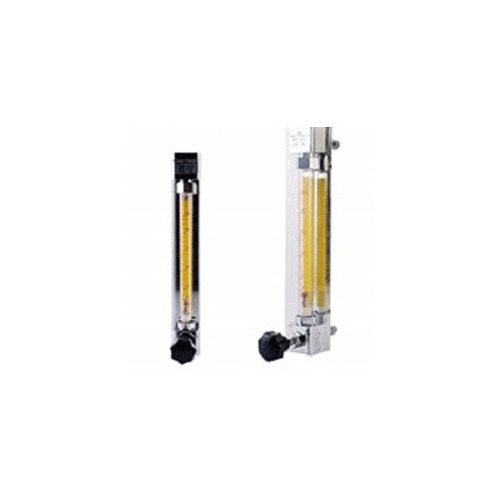

روتامتر LZB
روتامتر سری LZB/LZJ در بازه گسترده ای از قبیل صنایع نفت،شمیایی،نور،پزشکی ،محیط زیست و حفاظت ،غذا ،اندازه گیری،موسسات تحقیقاتی و علمی کاربرد دارد.

روتامتر LZB برای اندازه گیری جریان های تک فاز یا آب یا هوا کاربرد دارند .این سری از روتامتر ها شیشه ای مقاومت خوبی دربرابر اسید (اسید هیدروفلوئوریک)،قلیایی،سایر گاز های خورنده دارند.این روتامتر ها برای دروسازی و کاغذ سازی و فاضلاب و غیره مناسب می باشد.

عملکرد روتامتر
روتامتر ها به طور کلی از یک شیشه و یک فلوتر تشکیل شده است ،هنگامی که سیال در سراسر لوله کشی از پایین به بالا جریان می یابد، شناور تحت نیروی بال “S” بر روی شناور به علت انرژی پویایی سیال افزایش می یابد و نیروی شناور مایع “
