واشر مبدل حرارتی صفحه ای

توضیحات آگهی

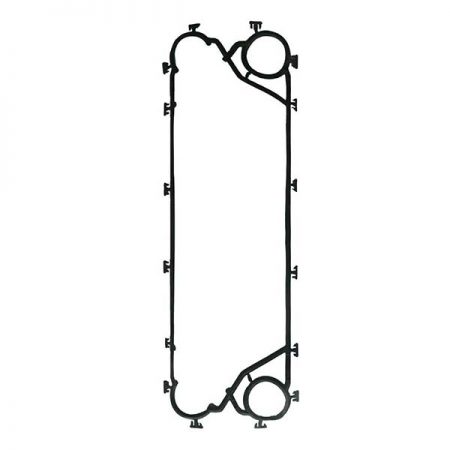

واشر مبدل حرارتی صفحه ای – واشر پلیت
واشر پلیت یک قطعه در مبدل حرارتی بوده که در تجهیزات صنایع مختلف، به ویژه صنایع دریایی، نیروگاهی و پتروشیمی، مورد استفاده قرار می‌گیرد. واشر پلیت نمونه‌ای از واشر لاستیکی با ساختاری خاص بوده که برای کاربردهای ویژه بکارگیری می‌شود. این محصول که با نام واشر مبدل حرارتی نیز شناخته می‌شود، به دلیل داشتن سطحی بسیار بزرگ نسبت به حجم خود، در دستگاه‌های تاسیساتی، به خوبی در انتقال حرارت عمل می‌کند.
واشر مبدل حرارتی در نمونه‌های مختلف، با در نظر داشتن نوع مواد اولیه، سایز و شکل ظاهری در دسته‌های متعددی طبقه‌بندی می‌شود. ویژگی پلیت در بسیاری از موارد، برگرفته از الاستومری بوده که برای تولید این محصولات استفاده شده. اما به طور عمومی این محصولات دارای ویژگی‌های زیر می‌باشند
نقش واشر در مبدل های حرارتی

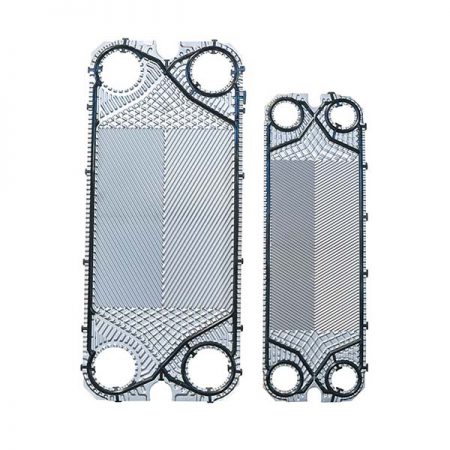

برای آب بندی مبدل های صفحه ای از واشرهایی با آرایش خاصی استفاده می کنیم. واشرها در شیارهایی که برای این منظور در صفحات تعبیه شده قرار می گیرند تا فاصله لازم بین صفحات برای عبور مایع فراهم شود. اثر فشار وارد شده به دو طرف واشر از طریق صفحات جانبی از خروج مایع جلوگیری می کند. عملکرد صحیح واشرهای مبدل حرارتی به طور مستقیم با فشار اعمال شده به آنها مرتبط است.
در اطراف ورودی و خروجی سیال برای جلوگیری از اختلاط سیالات سرد و گرم از سیستم سیل دوبل استفاده می شود و با تعبیه گذرگاه هایی بر روی قسمت های خروجی سیل می توان از نشت سیال به داخل مبدل مطلع شد.
واشرهای مبدل های حرارتی علاوه بر آب بندی مبدل ها باید مقاومت شیمیایی و حرارتی مناسبی در برابر مایعات مختلف داشته باشند و خواص و شکل خود را برای مدت معینی حفظ کنند، برای این منظور واشرها معمولاً از موادی مانند لاستیک، تفلون (PTFE) و گرافیت ساخته می شوند که در این میان لاستیک ها کاربرد بیشتری نسبت به بقیه دارند.

انواع واشر – گسکت (Gasket) و کابرد آن:
1) EPDM بخار و مصارف عمومی تاسیسات حرارتی (HVAC) کاربرد آن در محیط های اسیدی و بازی و شیمیایی مقاوم در برابر آب دریا
2) NBR کاربرد آن لبنیات، آب میوه ها، داروسازی، نفت، بنزین و حلال های هیدروکربنی
3) HNBR کاربرد آن محلول دارای هیدروژن سولفید
4) VITON کاربرد آن محلول های مایع در درجه حرارت های بسیار بالا حلال های ارگانیک، روغن های معدنی، حیوانی و گیاهی

اندیشه داران صنعت تولید کننده انواع واشرها مطابق با پلیت ومطابق با استانداردهای روز می باشد. مبدل های صفحه ای، نوعی از مبدل حرارتی می باشند که سطح تبادلی بین دو سیال سرد و گرم، توسط صفحات ایجاد می گردد. جنس صفحات بسیار متنوع بوده که شامل انواع استیل، تیتانیوم و نیکل می باشد. اساس کارکرد این نوع مبدل ها مطابق بر اصل عبور دو سیال با دماهای متفاوت از کنار یکدیگرمی باشد .صفحات موجود در مبدل، عمل تبادل حرارت بین دو سیال را بر عهده دارند
