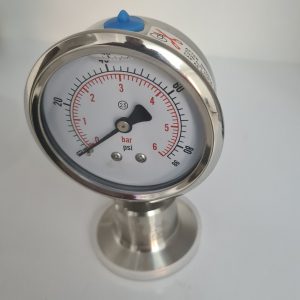

گیج فشار دیافراگمی استیل

توضیحات آگهی

Diaphragm pressure gauge

گیج فشار دیافراگمی استیل ترجیحاً برای محدوده های فشار پایین استفاده می شوند.

این محصول از طریق سطح  بزرگ دیافراگم دایره ای موجدارخود محدوده فشارهای کوچک به ویژه برای کاربرد در صنایع شیمیایی و پتروشیمی، صنعت نفت و گاز، صنایع غذایی و داروسازی و  مهندسی قدرت را طور قابل اعتماد اندازه گیری می کنند.

بدنه و قطعات در اتصال با سیال از فولاد ضد زنگ  هستند و الزامات بالایی برای مقاومت در برابر خوردگی و آلودگی دارند.

نوع اتصالات آن بسته به صنایع مورد استفاده فلنچ یا کلمپ می باشند.

گیج فشار دیافراگم چگونه کار می کند؟

گیج فشار دیافراگمی از انحراف یک غشای نازک و انعطاف پذیر برای اندازه گیری فشار سیال در یک سیستم استفاده می کند. دیافراگم اجزای داخلی را از رسانه جدا می کند و این گیج را برای مایعات یا گازهای خورنده یا آلوده مناسب می کند. این گیج برای اندازه گیری فشار کم مانند اندازه گیری فشار اتمسفر یا نظارت بر فشار در کپسول های گاز استفاده می شود. آنها همچنین به عنوان فشار سنج غشایی انعطاف پذیر شناخته می شوند.

اصل کار گیج فشار دیافراگم

لیست زیر اجزای کار و نحوه عملکرد گیج فشار دیافراگمی برای اندازه گیری فشار سیستم را شرح می دهد:

ورودی فشار: رسانه سیستم وارد گیج فشار در ورودی فشار می شود (شکل ۲ با برچسب C). ورودی دارای یک اتصال رزوه ای (به عنوان مثال، NPT یا BSP) یا اتصال فرآیندی فلنجی است.
دیافراگم: رسانه به دیافراگم فشار وارد می کند و به طور متناسب دیافراگم را منحرف می کند (شکل ۲ با برچسب E). دیافراگم یک دیسک نازک، دایره ای، انعطاف پذیر و فلزی است. به طور معمول از فولاد ضد زنگ برای مقاومت در برابر خوردگی و دمای بالا ساخته شده است.
دیسک می تواند راه راه یا صاف باشد. دیسک های صاف فقط برای انحراف های کوچک مناسب هستند و بنابراین بعید است که در کاربردهای صنعتی به خوبی کار کنند.
محفظه: محفظه ای که دیافراگم را محکم می کند دارای اجزای بالایی و پایینی است (شکل ۲ با برچسب B). محفظه پایینی به ورودی فشار متصل می شود و محفظه بالایی دیافراگم را در صورت فشار بالا پشتیبانی می کند.
این دو جزء می توانند به صورت فلنج یا جوشی شوند. اتصالات جوشی برای کاربردهای بهداشتی ارجحیت دارند.
عنصر فشار: عنصر فشار (شکل ۲ با برچسب D) به انحراف دیافراگم واکنش نشان می دهد. به طور معمول، عنصر فشار یک راه اندازی قفسه و پینیون یا راه اندازی لوله بوردون خواهد بود. برای دومی، عنصر فشار با مایع پر می شود تا تغییرات فشار را در سراسر عنصر منتقل کند.
برای فشار سنج دیجیتال، معمولاً از یک جزء پیزورزیستیو استفاده می شود.
اشاره گر: در نهایت، حرکت عنصر فشار به طور متناسب به حرکت اشاره گر تبدیل می شود، بنابراین کاربر می تواند فشار سیستم را از فشارسنج بخواند.
برای اطمینان از عملکرد صحیح، گیج فشار را به طور مرتب کالیبره کنید.
