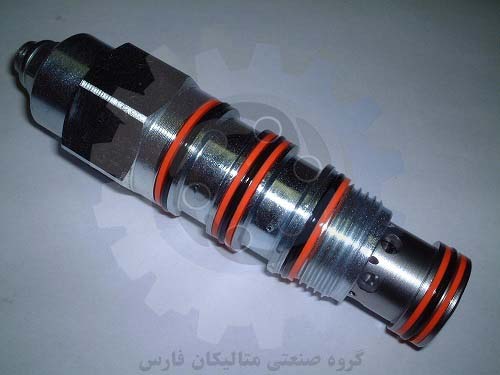

فشارشکن sun hydraulic مدل CWEA-LHN

تجهیزات اصلی و اورجینال SUN هیدرولیک را از ما بخواهید .
توزیع تجهیزات SUN Hydraulic به صورت سراسری
فروشگاه متالیکان فارس تمام اجناس خود را با ضمانت عرضه می دارد .
جهت ثبت سفارش تماس بگیرید .
ویژگی های فنی
دریچه‌های تعادل تهویه‌شده با کمک خلبان برای کنترل بار بیش از حد مجاز هستند. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه ۲) به بار (درگاه ۱) در حالی که یک شیر کمکی مستقیم با کمک خلبان جریان را از پورت ۱ به پورت ۲ کنترل می کند. کمک خلبان در پورت ۳ تنظیم موثر را کاهش می دهد. دریچه تسکین با نرخ تعیین شده توسط نسبت پیلوت. فشار برگشتی در پورت ۲ بر تنظیم سوپاپ تأثیر نمی گذارد زیرا محفظه فنر به دریچه (درگاه ۴) اشاره می کند.
از نام های دیگر این شیر می توان به شیر کنترل حرکت و شیر مرکزی اشاره کرد.
شیرهای ضد تعادل باید حداقل ۱.۳ برابر حداکثر فشار ناشی از بار تنظیم شوند.
تنظیم را در جهت عقربه های ساعت بچرخانید تا تنظیم و بار را آزاد کنید.
تنظیم کامل در جهت عقربه های ساعت ۲۰۰ psi (14 بار) است.
همه کارتریج‌های ۴ پورت تعادل، کنترل بار، و کارتریج‌های چک خلبان به باز از نظر فیزیکی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین).
هنگامی که شیر استاندارد تنظیم شده باشد، قرارگیری مجدد از ۸۵٪ فشار تنظیم شده بیشتر می شود. تنظیمات کمتر از فشار تنظیم شده استاندارد ممکن است منجر به درصد پایین‌تر نشستن شود.
فشار در پورت ۴ با نرخ ۱ به اضافه نسبت پیلوت ضربدر فشار به تنظیم موثر کمک می‌کند.
کارتریج های ضد تعادل خورشید را می توان مستقیماً در یک حفره ماشین کاری شده در محفظه محرک برای محافظت بیشتر و سفتی بهبود یافته در مدار نصب کرد.
این شیر بین تمام پورت ها آب بندی مثبت دارد.
در شیرهای هواکش، نسبت پایلوت کمتری ممکن است برای دستیابی به پایداری ماشین در مقایسه با شیرهای بدون تهویه مورد نیاز باشد.
دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.
متالیکان فارس وارد کننده و تامین کننده کلیه لوازم هیدرولیک و پنوماتیک و تجهیزات مشعل ارائه دهنده و وارد کننده انواع شیرهای کارتریج (فشنگی) SUN هیدرولیک در ایران میباشد.
مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CWEA-LHN
1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CWEA-LHN براساس کد فنی حفره T-22A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) ۴۵ – ۵۰ پوند بر فوت می باشد
ب: ابعاد شش گوش آچارخور ولو مدلCWEA-LHN سایز ۱ ۱/۸ اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل CWEA-LHN سایز ۱″-۱۴ UNS می باشد
2. اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری دو این شرکت می باشد.
3. این شیر کارتریج مدل CWEA-LHN ظرفیت ۳۰ گالن بر دقیقه می باشد
4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان ۳:۱ می باشد.
5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با ۳۰۷۵ psi می باشد.
6. همچنین حداکثر فشار تنظیم ۴۰۰۰ psi برای این شیر کارتریجی هیدرولیک می باشد.
7. تنظیمات فشار، تنظیم شده در کارخانه با ۲ اینچ مکعب بر دقیقه ایجاد شده است.
8. حداکثر نشتی روغن سوپاپ شیر کارتریج ول
