انواع شیرآلات توپی

توضیحات آگهی

شیر توپی یا بال ولو پرمصرف ترین شیر در مصارف صنعتی و کشاورزی می باشد،شیر توپی با چرخش ۹۰ درجه ای بال یا همان توپی جریان سیال را قطع یا وصل می کند.از شیر توپی نیز می توان برای کنترل سیال هم استفاده کرد.استاندارد طراحی شیر توپیBSEN ISO17292،API608می باشد.

انواع شیر توپی از نظر بال
شیر توپی فول بور(Foll Bore Ball Valve)
شیر توپی فول بور که در آن اندازه بور(قطر سوراخ)برابر با قطر خط می باشد و حجم سیال عبوری خروجی تقریبا یکسان می باشد.

شیر توپی ردیوس بور( Reduced Bore Ball Valve)
در شیر توپی ردیوس بور اندازه (قطر سوراخ بال)از سایز خط یک یا دو اندازه کوچکتر می باشد.
شیر توپی V پورت(V Port Ball Valve)
بور این شیر توپی به شکل V می باشد وبرای کنترل جریان می توان استفاده کرد،که با توجه به درصد میزان سیال عبور بال هم انتخاب می شود.

انواع شیر توپی از نظر مهار گوی

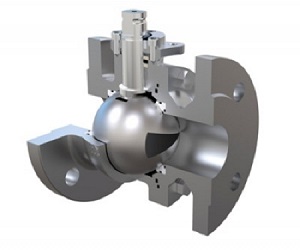

شیر توپی فلوتینگ(Floating Ball Valve)
بال شیر توپی فلوتینگ از بال به استم وصل می باشد و از پایین مابین دو سیت قرار گرفته و با ورود سیال بال به سیت چسبیده و آب بند را انجام می دهد.

شیر توپی ترینیون(Tronnion Ball Valve)
بال شیر توپی ترینیون از بالا و پایین به دو استم متصل می باشد و بال بین سیال و سیت نگه داشته می شود و آب بندی انجام می شود.

انواع شیر توپی از نظر مونتاژ

شیر توپی تاپن تری(Ball Valve Tap Entry)
شیر توپی تاپن تری بال یا همان توپی از قسمت بالا مونتاز می شود.

شیر توپی سایدن تری(Ball Valve Side Entry)
بال شیر توپی سایدن تری از بغل مونتاژ می شود و بعد فلنچ یا پیچ به بدنه بسته می شود.
