شیر کروی که به آن شیر سوزنی یا شیر بشقابی هم گفته می شود برای قطع و وصل و کنترل جریان استفاده می شود.مجرابند این شیر مخروطی استوانه ای کوتاه است که قسمت پایین آن دارای زاویه نشیمنگاه می باشد که با نشستن روی سیت آب بندی را به طور کامل انجام می دهد.شیر سوزنی در مدل شیر سوزنی ۹۰ وشیر سوزنی ۱۸۰ درجه تولید می شوند،طراحی شیر سوزنی ۹۰ درجه به گونه ای می باشد که سیال با چرخش ۹۰درجه ای از بین مجرابند و سیت خروج می کنند ودر شیر سوزنی ۱۸۰ درجه سیال از لحظه ورود تا خروج با ۱۸۰ درجه چرخش عبور می کنند.شیر گلوب با استانداردAPI6D طراحی می شود.

انواع شیر کروی

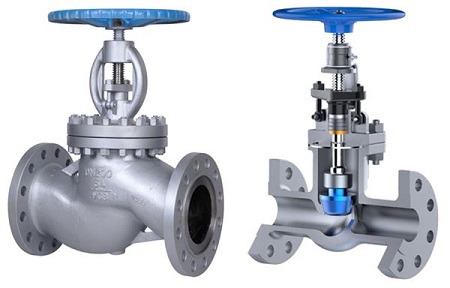

شیر کروی Z شکل (Z type globe valve)
شیر کروی Z شکل از پر کاربرد ترین نوع شیر کروی می باشد که سیال از لحظه ورود تا خروج با ۱۸۰ درجه چرخش خارج می شود،بدلیل چرخش ۱۸۰ درجه ای ممکن است این شیر افت فشار بیشتری متحمل می شود.

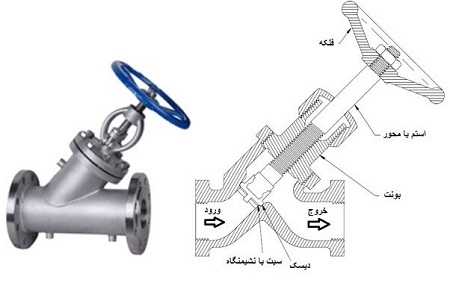

شیر کروی Y شکل(Y pattern globe valve)
شیر کروی Y شکل که زاویه آن ۴۵ درجه می باشد و سیال از هنگام ورود تا خروج با چرخش کمتری خارج می شود که افت فشار کمتری در مواقعی که شیر کامل باید باز باشد را متحمل می شود.

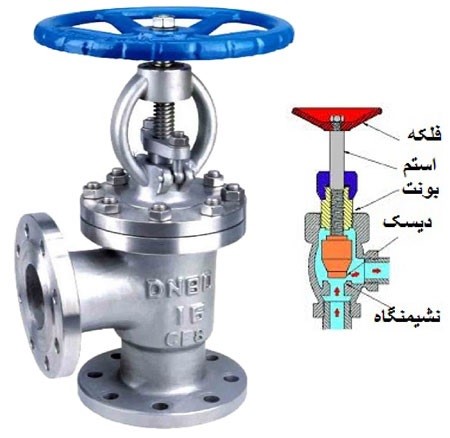

شیر کروی ۹۰ درجه ای(angle type globe valve)
شیر کروی ۹۰ درجه ای که ورود و خروج شیر دارای زاویه ۹۰ درجه ای می باشد برای مواردی که مسیر ۹۰ درجه ای یا انتقال خط باشد می توان به راحتی از شیر کروی ۹۰ درجه ای استفاده کرد.
